吉野電化工業 株式会社

低歪熱処理(ソフトヒズミック)

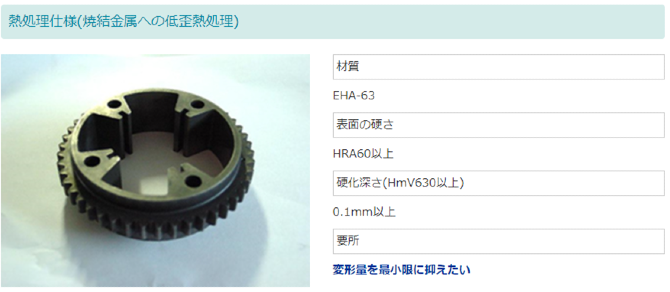

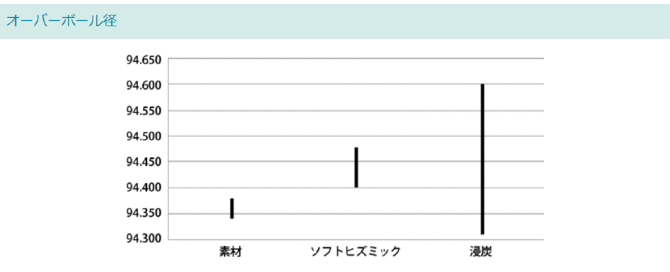

熱処理変形のつぼ！ここがポイント 鋼は加熱温度が高い程、膨張変形し、かつ焼入・冷却に伴う寸法変化を起こし、さらに焼入変態(M)により、寸法変化を起こします。そこで加熱温度を出来るだけ低温化させ、熱処理変形を少なくしました。 一般的な焼入れ温度は？ 焼入処理は、鋼をオーステナイト状態に加熱します。理論的には、A3変態線及び共折点以上の温度です。しかし、焼入性の問題もあり一般的には850℃以上の温度で行っている。 当社の焼入れ温度は？700℃を可能に 焼入加熱温度の低温化を図るために図1に示すFe-N平衡状態図より鋼に窒素を付加させ、オーステナイト領域を低温化する事を考えた。理論的には、590℃までの低温化が可能ですが、当社は実験的に700℃まで焼入温度を低下させる事を可能にしました。
